重力鑄造與壓鑄工藝的氣孔對(duì)比分析——解密鋁鑄件氣孔控制的工藝選擇

【正文】

在鋁合金鑄造領(lǐng)域，氣孔缺陷是困擾行業(yè)多年的技術(shù)難題。通過(guò)對(duì)比重力鑄造與壓鑄兩種主流工藝，我們發(fā)現(xiàn)二者在鑄件內(nèi)部質(zhì)量上存在顯著差異，這直接影響著產(chǎn)品的可靠性和應(yīng)用領(lǐng)域。

一、工藝原理對(duì)比

1.    重力鑄造工藝：

·         借助金屬液自重充型

·         充型速度0.5-2m/s

·         凝固過(guò)程自然補(bǔ)縮

·         模具溫度控制在200-300℃

2.    壓鑄工藝：

·         采用高壓射速充型（30-100m/s）

·         瞬時(shí)壓力可達(dá)500-1500bar

·         快速冷卻凝固（模溫120-220℃）

·         需使用脫模劑輔助

二、氣孔形成機(jī)理
重力鑄造：
? 層流充型減少氣體卷入
? 開(kāi)放式排氣系統(tǒng)
? 凝固梯度自然排渣
? 內(nèi)部致密度可達(dá)99.8%

壓鑄工藝：
? 紊流充型裹入空氣
? 封閉模腔氣體滯留
? 脫模劑氣化殘留
? 典型氣孔率0.5-3%

三、質(zhì)量檢測(cè)驗(yàn)證
通過(guò)工業(yè)CT掃描對(duì)比顯示：

·         重力鑄造件：內(nèi)部結(jié)構(gòu)連續(xù)致密，經(jīng)X射線檢測(cè)達(dá)到ASTM E505 1級(jí)標(biāo)準(zhǔn)

·         壓鑄件：普遍存在直徑0.1-2mm彌散氣孔，符合ASTM標(biāo)準(zhǔn)3級(jí)要求

四、工藝選擇建議
推薦應(yīng)用場(chǎng)景：
? 重力鑄造：航空部件/汽車(chē)底盤(pán)/液壓閥體等承壓件
? 壓鑄：3C外殼/裝飾件/非承力結(jié)構(gòu)件

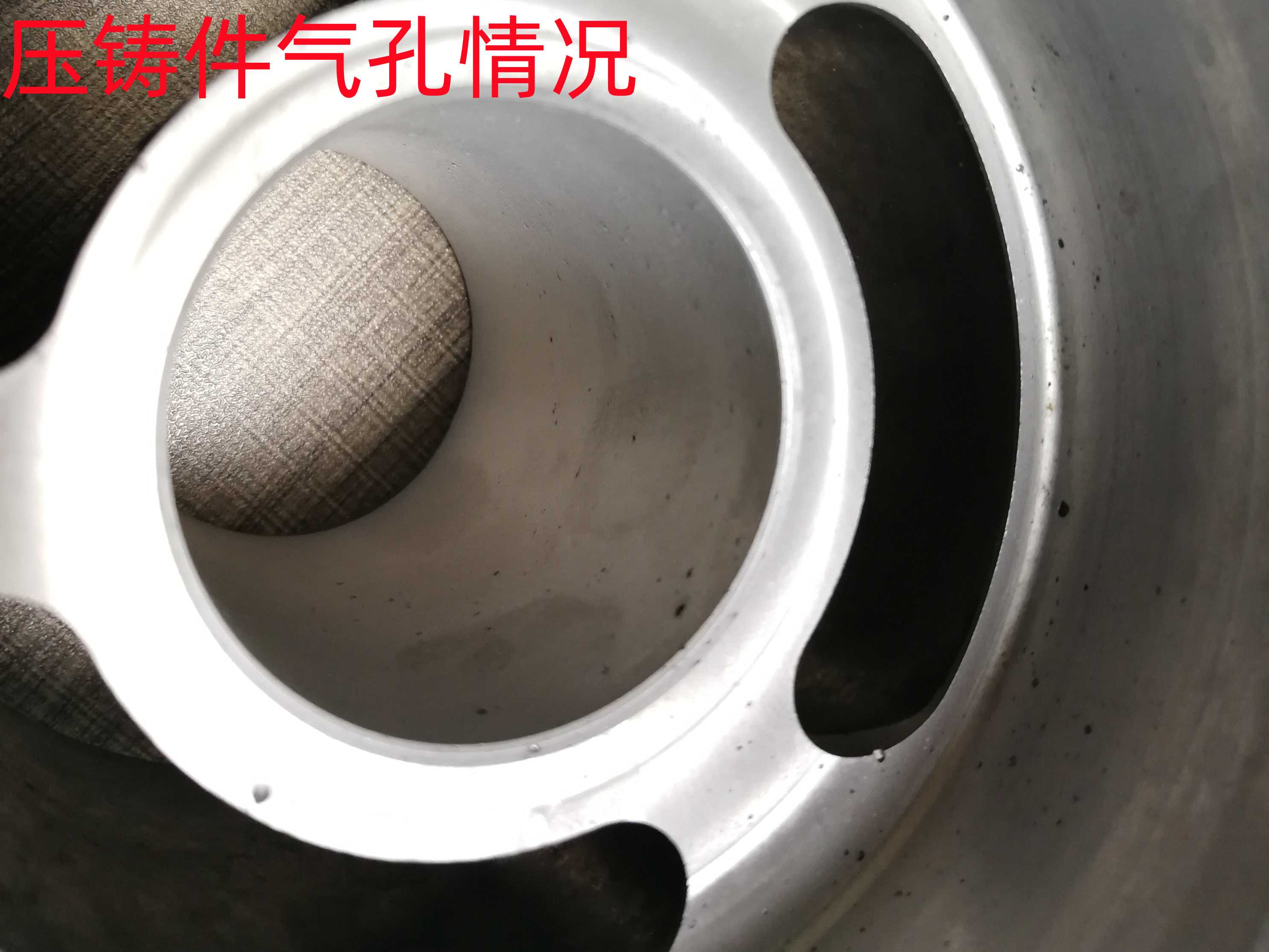

 壓鑄件氣孔照片：

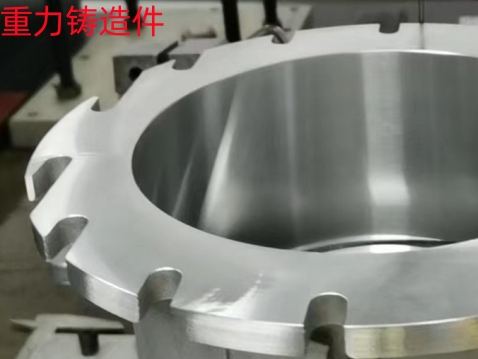

重力鑄造件無(wú)氣孔砂孔：

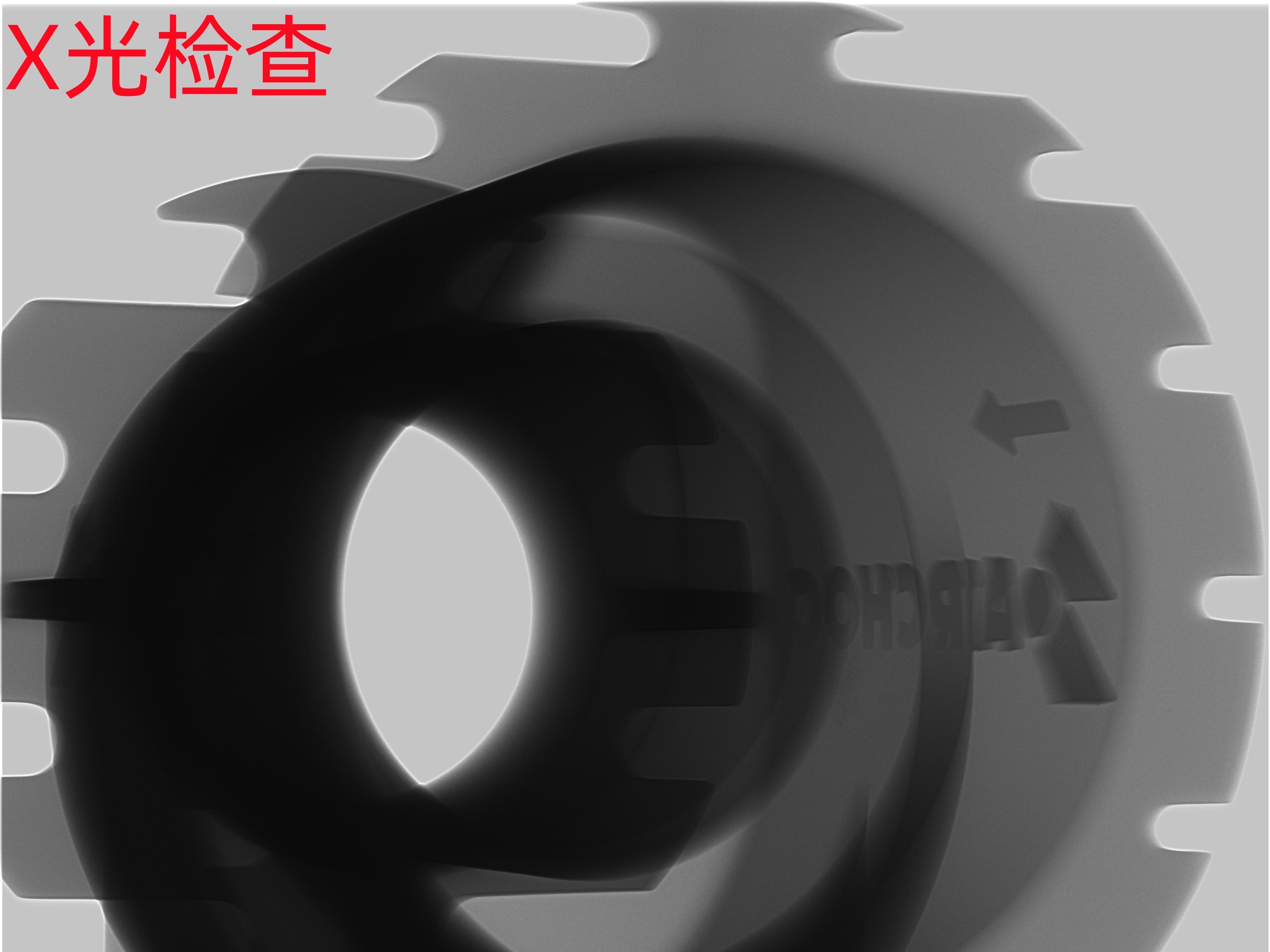

X光內(nèi)部氣孔檢查，顯示無(wú)砂孔氣孔，零缺陷
