螺紋代號對照表你認識多少

發布時間：2026-04-28 發布者：本站 瀏覽次數：181

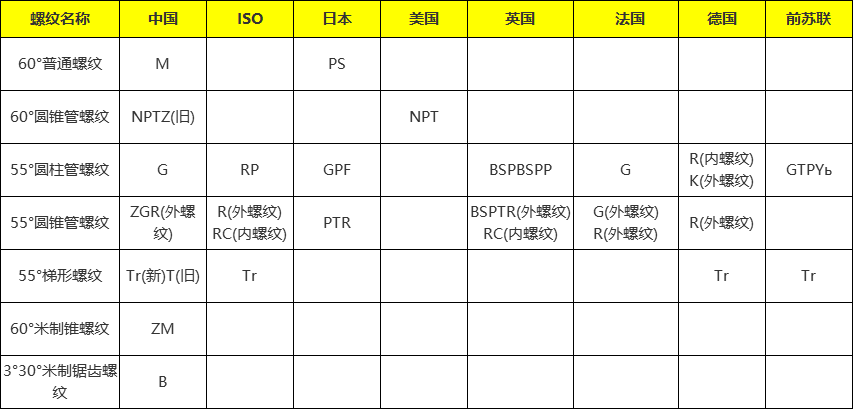

螺紋代號對照表
國外螺紋的代號和標注識別

1.英制螺紋(螺紋牙型角55度)
BSW----英國標準惠氏螺紋(粗牙)      BSF----英國標準惠氏螺紋(細牙)
R----錐管外螺紋(舊代號ZG、KG)      RC----錐管內螺紋(舊代號ZG、KG)
G----直管螺紋(外螺紋分A、B兩面級,絲錐分G、G-D)
2.  美制螺紋（螺紋牙型60度）
UNC---統一制粗牙螺紋（代替NC）     UNF---統一制細牙螺紋（代替NF）
UNEF---統一制超細牙螺紋             UN---統一制不變螺距螺紋
UNS---統一制特殊螺紋                NPT---美國標準錐管螺紋

NPSC---美國標準管接頭用直管螺紋     NGT---氣瓶用錐螺紋

NPTF---干密封錐管螺紋               NPSF---干密封燃油直管螺紋
NPSM---美國標準機械連接用直管螺紋  NPTR---美國標準導桿采用錐管螺紋
NPSL---美國標準管鎖緊螺母用直管螺紋 NPSH---美國標準軟管連接用直管螺紋
3.其它螺紋
SM----縫紉機螺紋                    PZ----氣瓶用錐螺紋
51－201－氣門芯螺紋
標注示例
55°圓柱管螺紋是非螺紋密封管螺紋，屬惠氏螺紋家族。米制和英寸制國家均廣泛采用。用于輸送液體、氣體、和安裝電線的管接頭和管子的連接。國家標準可查閱GB/T7307-2001。完整的標記由螺紋特征代號（G）、螺紋尺寸代號、中徑公差等級代號（內螺紋省略不標注，外螺紋代號為A和B）和旋向代號組成：
尺寸代號為3/4的A級、右旋、非密封圓柱外螺紋標注為：G3/4A
螺紋中的3/8、1/2、3/4標記是指螺紋尺寸的直徑，單位是英寸。行內人通常用“分”來稱呼螺紋尺寸，一寸等于8分，1/2寸就是4分，以此類推
55°圓錐管螺紋是螺紋密封管螺紋，屬惠氏螺紋家族。該系列螺紋在世界上應用廣泛，常用于水及煤氣管行業。錐度規定為1：16.國家標準可查閱GB/T7306-2000。完整的標記由螺紋特征代號、螺紋尺寸代號和旋向代號組成：
英制密封圓柱內螺紋的特征代號為RP；英制密封圓錐內螺紋的特征代號為RC；
英制密封圓錐外螺紋的特征代號為R1（與英制密封圓柱內螺紋配合使用）
R2（與英制密封圓錐內螺紋配合使用）
尺寸代號為3/4的左旋、英制密封圓柱內螺紋：RP3/4－LH
NPT是屬于美國標準的60度錐管螺紋，錐度規定為1：16。用于北美地區，在我國機床行業和前蘇聯也有應用。國家標準可查閱GB/T12716-1991。完整標記由螺紋特征代號、螺紋尺寸代號和旋向代號組成：
美制一般密封圓錐管螺紋的特征代號為NPT；
美制一般密封圓柱內螺紋的特征代號為NPSC；
美制螺紋的標準系列包括粗牙（UNC）、細牙（UNF）和超細牙(UNEF)三個系列，外加一個定螺距系列（UN）。完整的標記由公稱直徑、每英寸牙數、系列代號、精度等級和檢驗體系代號組成：2-12UN-2A(23)         3/4-18UNS
2:公稱直徑為2英寸；12:每英寸12牙；UN:螺紋系列代號；2A：公差帶代號；（23）檢驗體系代號。計算方法：1英寸＝25.4毫米。轉換為米制單位如3/4×25.4＝19.05即公稱直徑為19.05毫米。
公制普通螺紋分為粗牙和細牙兩種。粗牙普通螺紋用螺紋代號（M）和公稱直徑表示，如M10、M16等；細牙普通螺紋用螺紋代號（M）和公稱直徑×螺距表示，如M10×1、M20×1.5等。完整的螺紋標記是由螺紋特征代號和公差帶代號及旋合長度代號組成的，如M20×1.5-6g-S。M：螺紋代號；20：公稱直徑；1.5：螺紋導程；6g：公差帶等級；S：旋合長度（中等旋合長度不標注）。
公制螺紋與英制螺紋的區別：公制螺紋是60度等邊牙型，英制螺紋是55度等腰牙型，美制螺紋是60度；公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示；公制螺紋用公制單位，美英制螺紋用英制單位。
GB7307-1987常用55°圓柱管螺紋尺寸表（PF、G）

公稱直徑D
牙數/英寸N
螺距T
大徑D
小徑D1
G1/8
28
0.907
9.728
8.566
G1/4
19
1.337
13.157
11.445
G3/8
19
1.337
16.662
14.95
G1/2
14
1.814
20.955
18.631
G3/4
14
1.814
26.441
24.117
G1
11
2.309
33.249
30.291
G1 1/4
11
2.309
41.91
38.952
G1 1/2
11
2.309
47.803
44.845
G2
11
2.309
59.614
56.656

GB7306-1987常用55°圓錐管螺紋尺寸表(PT、ZG、R)

公稱直徑D
牙數/英寸N
螺距T
螺紋長度
基面螺紋
工作長度L1
基面距離L2
基準直徑D
小徑D1
ZG1/8
28
0.907
9
4.5
9.729
8.567
ZG1/4
19
1.337
11
6
13.158
11.446
ZG3/8
19
1.337
12
6
16.663
14.951
ZG1/2
14
1.814
15
7.5
20.956
18.632
ZG3/4
14
1.814
17
9.5
26.442
24.119
ZG1
11
2.309
19
11
33.25
30.293
ZG1 1/4
11
2.309
22
13
41.912
38.954
ZG1 1/2
11
2.309
23
14
47.805
44.847
ZG2
11
2.309
26
16
59.616
56.659

常用公制螺紋標準螺距M（粗牙）

公稱直徑D
標準螺距P
公稱直徑D
標準螺距P
M4
0.7
M12
1.75
M5
0.8
M14
2
M6
1
M16
2
M8
1.25
M20
2.5
M10
1.5
M22
2.5

常用美制螺紋的尺寸公差UN（卡特標準）

標注代號
系列代號
公差等級
外螺紋
內螺紋
大徑
小徑
公差等級
小徑
MAX
MIN
REF
MAX
MIN
3/8-16
UNC
2A
9.491
9.254
7.543
2B
8.153
7.798
3A
9.525
9.287
7.576
3B
8.082
7.798
7/16-20
UNF
2A
11.079
10.874
9.522
2B
10.033
9.729
3A
11.112
10.907
9.555
3B
9.946
9.729
1/2-13
UNC
2A
12.661
12.386
10.264
2B
11.023
10.592
3A
12.7
12.424
10.302
3B
10.881
10.592
9/16-18
UNF
2A
14.251
14.031
12.519
2B
13.081
12.751
3A
14.287
4.067
12.555
3B
12.969
12.751
11/16-16
UN
2A
17.426
17.189
15.478
2B
16.103
15.748
3A
17.426
17.224
15.514
3B
15.961
15.748
3/4-16
UNF
2A
19.011
18.774
17.063
2B
17.678
17.323
3A
19.05
18.812
17.101
3B
17.546
17.323
13/16-16
UN
2A
20.599
20.361
18.651
2B
19.278
18.923
3A
20.637
20.399
18.689
3B
19.133
18.923
1-14
UNS
2A
25.356
25.096
23.131
2B
23.825
23.445
3A
25.4
25.139
23.174
3B
23.66
23.445
1 1/16-12
UN
2A
26.944
26.655
24.348
2B
25.146
24.689
3A
26.987
26.698
24.391
3B
24.95
24.689
1 3/16-12
UN
2A
30.119
29.83
27.523
2B
28.321
27.864
3A
30.162
29.873
27.566
3B
28.125
27.864
1 5/16-12
UN
2A
33.294
33.005
30.698
2B
31.496
31.039
3A
33.337
33.048
30.741
3B
31.300
31.039
1 7/16-12
UN
2A
36.466
36.178
33.87
2B
34.671
34.514
3A
36.512
36.223
33.916
3B
34.475
34.214
1 5/8-12
UN
2A
41.229
40.94
38.633
2B
39.446
38.989
3A
41.275
40.986
38.679
3B
39.237
38.989
1 11/16-12
UN
2A
42.816
42.528
40.22
2B
41.021
40.564
3A
42.862
42.573
40.266
3B
40.825
40.564
2 1/2-12
UN
2A
63.451
63.163
60.855
2B
61.671
61.214
3A
63.5
63.211
60.904
3B
61.462
61.214

 GB/T12716-1991常用60度圓錐管螺紋尺寸NPT


錐管螺紋的基本尺寸
小端螺紋尺寸
尺寸代號
大徑D
小徑D1
基準距離L1
有效長度L2
大徑D
小徑D1
1/8－27
10.242
8.736
4.102
6.703
9.986
8.48
1/4－18
13.616
11.358
5.786
10.206
13.255
10.997
3/8－18
17.055
14.797
6.096
10.358
16.674
14.416
1/2－14
21.223
18.321
8.128
13.556
20.715
17.813
3/4－14
26.568
23.666
8.611
13.861
26.03
23.128
1－11.5.
33.228
29.694
10.16
17.343
32.593
29.059
1 1/4－11.5
41.985
38.451
10.668
17.953
41.318
37.784
1 1/2－11.5
48.054
44.52
10.668
18.377
47.388
43.854
2－11.5
60.092
56.558
11.074
19.215
59.4
55.866
2 1/2－11.5
72.699
67.619
17.323
28.892
71.616
66.536
