公差等級分為IT01、IT0、IT1 – IT18，精度等級依次降低，公差值越來越大。

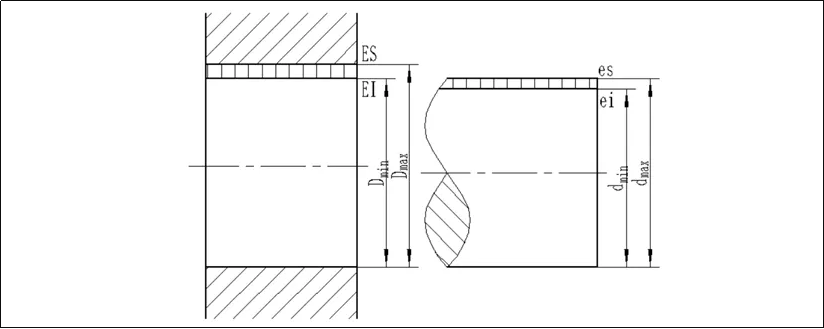

1.尺寸公差

1）孔公差

TD = |Dmax- Dmin| = |ES-EI|

2）軸公差

Td = |dmax- dmin| = |es-ei|

2.配合公差

1）間隙量

Xmax = Dmax- dmin = ES- ei

Xmin = Dmin- dmax = EI- es

2）過盈量

Ymax = Dmin- dmax = EI- es

Ymin = Dmax- dmin = ES- ei

3）過渡量

Xmax = Dmax- dmin = ES- ei

Ymax = Dmin- dmax = EI- es

4）配合公差

• 間隙配合

Tf = |Xmax- Xmin|= TD+Td

• 過盈配合

Tf = |Ymax- Ymin|= TD+Td

• 過渡配合

Tf = |Ymax- Xmax|= TD+Td

3.計算舉例

1）以下尺寸Ф10-0.0220、Ф250-0.044-0.015、Ф70+0.075+0.105中精度等級最高的？精度等級最低的？

解：查標(biāo)準(zhǔn)GB/T1800.3，得精度等級最高的Ф250-0.044-0.015（IT6），精度等級最低的Ф10-0.0220（IT8）。

2）配合件，孔Ф200+0.013，最大間隙量Xmax=0.011，配合公差Tf=0.022。問：軸上偏差？軸下偏差？

解：∵TD = 0.013，Tf = TD+Td

∴Td = Tf-TD = 0.022-0.013 = 0.009

∵Xmax = ES- ei

∴軸下偏差ei = ES-Xmax= + 0.013-0.011 = +0.002，

  軸上偏差es = ei+Td = +0.002+0.009 = +0.011。
